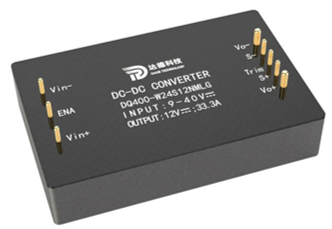

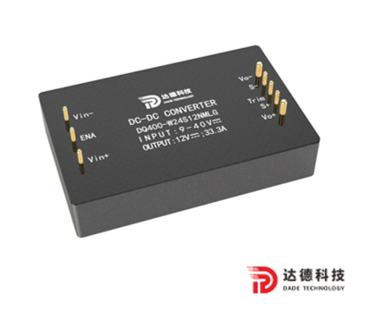

1/4磚低壓W24輸入DC-DC系列
應用領域
機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通
主要特性
> 高效率
> 低紋波噪音
> 邏輯電平遙控開關機
> 輸出電壓微調
> 輸入欠壓保護
> 輸出過壓保護
> 輸出過流及短路保護
> 過溫保護
> 全國產化

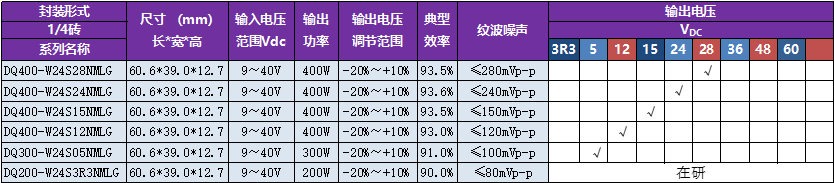

選型列表
主要參數
項目 | 最小 | 典型 | 最大 | 單位 | 描述 | |
工作殼溫 | -40 | - | +85 | ℃ | I級 GJB150.3AA | |
-55 | - | +100 | M級 GJB150.3AA | |||
貯存溫度 | -55 | - | +125 | ℃ | I級 | |
-55 | - | +125 | ℃ | M級 | ||
相對濕度 | 5 | - | 95 | % | 無冷凝 | |
插針焊接溫度 | - | - | 260 | ℃ | 波峰焊接, 時間小于10s | |
- | - | 425 | ℃ | 烙鐵焊接, 時間小于5s | ||
輸入工作電壓 | 9 | 24 | 40 | Vdc | ||
遙控負邏輯電平 | -0.5 | - | 0.7 | Vdc | 控制方式見應用指南,及選型列表 | |
遙控正邏輯電平 | 3.5 | - | 12 | Vdc | ||
輸出電壓可調范圍 | -20 | - | +10 | %Vo | 詳見選型列表 | |
電壓調整率 | - | - | ±1 | %Vo | 輸出滿載 | |
負載調整率 | - | - | ±1 | %Vo | 額定輸入電壓 | |
100%負載效率 | - | - | - | % | 詳見選型列表 | |
過溫關斷 | - | 110 | 125 | ℃ | 殼溫,可自動恢復 | |
輸出過流保護 | 110 | - | 150 | % | 詳見產品規格書 | |
輸出過壓保護 | 115 | - | 130 | % | 詳見產品規格書 | |
紋波噪聲 | - | - | - | mVp-p | 詳見選型列表 | |
MTBF | - | 0.5 | - | 106h | 地面25℃ | |
工作頻率 | - | 300 | - | KHZ | ||
絕緣阻抗 | 輸入—輸出—外殼 | ≥100 | MΩ | 測試電壓:500Vdc | ||
項目 | 最小 | 典型 | 最大 | 單位 | 描述 | |
抗電強度 | 輸入—輸出 | 1500 | Vdc | 測試條件:<5mA/min,上升速率 500Vdc/s;無 擊穿、無飛弧 | ||
輸入—外殼 | 1500 | Vdc | ||||
輸出—外殼 | 500 | Vdc | ||||
重量 | - | - | 105 | g | 單體模塊重量 | |

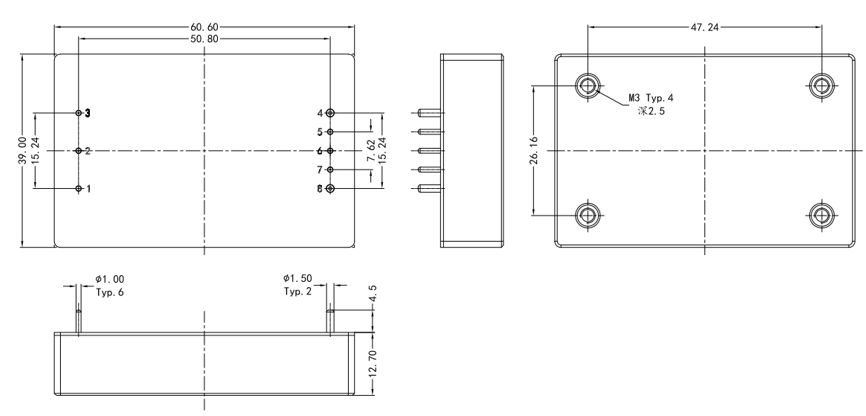

外形尺寸
注 :
1、外形尺寸應符合 GB/T 15138-94 的規定(單位 mm),圖中未注公差的尺寸,尺寸按標注為 X.X 格式時,該尺寸公差為±0.5mm;尺寸標注為 X.XX 格式時,該尺寸公差為±0.25mm。
2、外殼材質:五面金屬鋁外殼。
3、Pin4、Pin8為 Ф1.5 的圓柱 Pin 針,作用應力應不大于 9.8N。
4、Pin1、Pin2、Pin3、Pin5、Pin6、Pin7 為 Ф1.0 的圓柱 Pin 針,作用應力應不大于 4.9N。
5、安裝方式:模塊安裝通過 M3 或者Ф3 的螺絲,每個螺絲施加的扭矩不超過 0.7Nm;模塊與散熱器之間推薦使用導熱硅脂或?qū)釅|片。
引腳定義
引出端序號 | 符號 | 功 能 | 引出端序號 | 符號 | 功 能 |
1 | Vin+ | 輸入電壓正端 | 5 | S- | 遠端采樣負端 |
2 | ENA | 遙控端 | 6 | Trim | 輸出電壓調整端 |
3 | Vin- | 輸入電壓負端 | 7 | S+ | 遠端采樣正端 |
4 | Vo- | 輸出電壓負端 | 8 | Vo+ | 輸出電壓正端 |
模塊電源產品命名規則
D | Q | 400 | - | W24 | S | 28 | N | M | L | G | ||
企業 簡稱 | 封裝 尺寸 | 輸出 功率 | - | 輸入特性 | 額定輸 入電壓 | 輸出 特性 | 輸出 電壓 | 控制邏輯 | 溫度 等級 | 安裝方式 | 并聯 均流 | 國產化 |
D: 達德 科技 | Q: 1/4磚 | 400: 400W | 省略: 直流 | W24: 9-40Vdc | S: 單路直流 | 28: 28V | N: 負邏輯 | M: -55~+100℃ | L: 螺紋孔 | 省略: 無均流功能 | G: 國產化 |

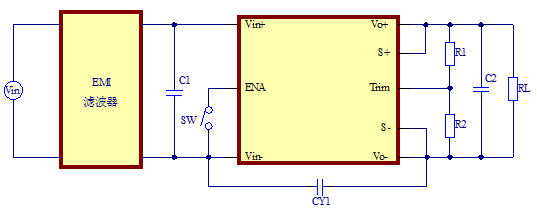

典型應用電路
下圖為模塊典型的使用接法。因電源有內置濾波電路,能滿足一般電源應用要求。如果需要更高要求的電源系統,可以在輸入電路部分增加EMI濾波器,典型應用電路如圖所示:

推薦器件選型
序號 | 符號 | 器件描述 | 備注 |
1 | EMI 濾波器 | 輸入配合濾波器(建議選用內部二級共模濾波電路),額定電流根據實際使用模塊功率選擇。 | |
2 | C1 | 瓷片電容或低ESR固態電容,容量不小于220uF,可多只并聯。 | |
3 | C2 | 瓷片電容或低ESR固態電容,容量不小于470uF,可多只并聯。 | |
4 | CY1 | 預留Y電容。 | |
5 | R1、R2 | 上下調預留位,不需要調壓時不接,需調壓時參考輸出電壓調節功能。 | |
6 | ENA | 使能控制端口。 |
