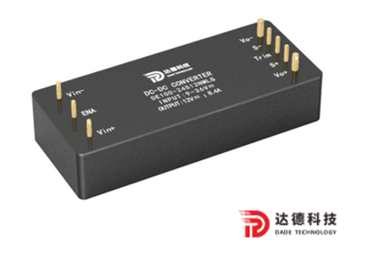

1/8磚低壓24輸入DC-DC系列

應用領域：機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通
主要特性：高效率/低紋波噪音/邏輯電平遙控開關機/輸出電壓微調/輸入欠壓保護/輸出過壓保護/輸出過流及短路保護/過溫保護（可自動恢復）/部分產品全國化

立即咨詢

全國熱線18476493159

詳情介紹

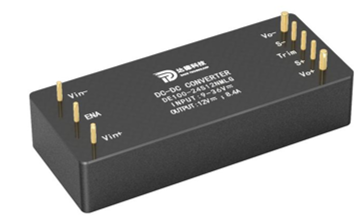

1/8磚低壓24輸入DC-DC系列

應用領域

機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通

主要特性

> 高效率

> 低紋波噪音

> 邏輯電平遙控開關機

> 輸出電壓微調

> 輸入欠壓保護

> 輸出過壓保護

> 輸出過流及短路保護

> 過溫保護

> 全國產化

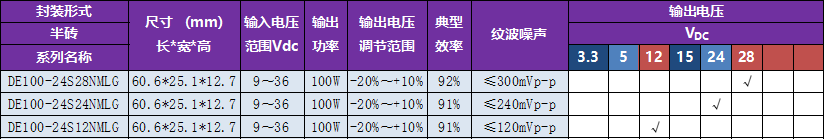

選型列表

主要參數

項目	最小	典型	最大	單位	描述
工作殼溫	-40	-	+85	℃	I級 GJB150.3AA
工作殼溫	-55	-	+100	℃	M級 GJB150.3AA
貯存溫度	-55	-	+125	℃	I級
貯存溫度	-55	-	+125	℃	M級
相對濕度	5	-	95	%	無冷凝
插針焊接溫度	-	-	260	℃	波峰焊接, 時間小于10s
插針焊接溫度	-	-	425	℃	烙鐵焊接, 時間小于5s
輸入工作電壓	9	24	36	Vdc
遙控負邏輯電平	-0.5	-	0.7	Vdc	控制方式見應用指南，及選型列表
遙控正邏輯電平	3.5	-	12	Vdc	控制方式見應用指南，及選型列表
輸出電壓可調范圍	-20	-	+10	%Vo	詳見選型列表
電壓調整率	-	-	±1	%Vo	輸出滿載
負載調整率	-	-	±1	%Vo	額定輸入電壓
100%負載效率	-	-	-	%	詳見選型列表
過溫關斷	-	110	-	℃	殼溫,可自動恢復
輸出過流保護	110	-	150	%	詳見產品規格書
輸出短路保護	-	-	-	-	可自恢復
紋波噪聲	-	-	-	mVp-p	詳見選型列表
MTBF	-	0.5	-	10⁶h	地面25℃
工作頻率	-	300	-	KHz

項目		最小	典型	最大	單位	描述
絕緣阻抗	輸入—輸出—外殼		≥100		MΩ	測試電壓：500Vdc
抗電強度	輸入—輸出		1500		Vdc	測試條件：<5mA/min，上升速率 500Vdc/s；無擊穿、無飛弧
	輸入—外殼		1500		Vdc
	輸出—外殼		500		Vdc
重量		-	-	70	g	單體模塊重量

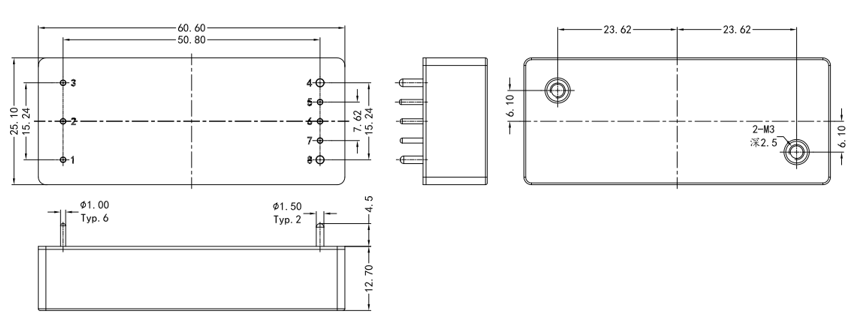

外形尺寸

注：

1、外形尺寸應符合 GB/T 15138-94 的規定（單位 mm），圖中未注公差的尺寸，尺寸按標注為 X.X 格式時，該尺寸公差為±0.5mm；尺寸標注為 X.XX 格式時，該尺寸公差為±0.25mm。

2、外殼材質：五面金屬鋁外殼。

3、Pin4、Pin8為 Ф1.5 的圓柱 Pin 針，作用應力應不大于 9.8N。

4、Pin1、Pin2、Pin3、Pin5、Pin6、Pin7 為 Ф1.0 的圓柱 Pin 針，作用應力應不大于 4.9N。

5、安裝方式：模塊安裝通過 M3 或者Ф3 的螺絲，每個螺絲施加的扭矩不超過 0.7Nm；模塊與散熱器之間推薦使用導熱硅脂或?qū)釅|片。

引腳定義

引出端序號	符號	功能	引出端序號	符號	功能
1	Vin+	輸入電壓正端	5	S-	遠端采樣負端
2	ENA	遙控端	6	Trim	輸出電壓調整端
3	Vin-	輸入電壓負端	7	S+	遠端采樣正端
4	Vo-	輸出電壓負端	8	Vo+	輸出電壓正端

模塊電源產品命名規則

100

－

企業

簡稱

封裝

尺寸

輸出

功率

－

輸入特性

額定輸

入電壓

輸出

特性

輸出電壓

控制邏輯

溫度

等級

安裝方式

并聯

均流

國產化

D：

達德

科技

E：

1/8磚

100：

100W

省略：

直流

24：

9-36Vdc

S：

單路

直流

28：28V

N：

負邏輯

M：

-55～+100℃

L：

螺紋孔

省略：

無均流功能

G：

國產化

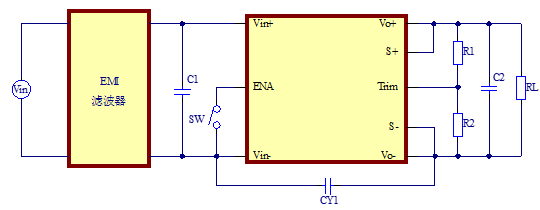

典型應用電路

下圖為模塊典型的使用接法。因電源有內置濾波電路，能滿足一般電源應用要求。如果需要更高要求的電源系統，可以在輸入電路部分增加EMI濾波器，典型應用電路如圖所示：

推薦器件選型

序號	符號	器件描述	備注
1	EMI 濾波器	輸入配合濾波器(建議選用內部二級共模濾波電路)，額定電流根據實際使用模塊功率選擇。
2	C1	瓷片電容或固態電容，容量不小于220uF,可多只并聯。
3	C2	瓷片電容或固態電容，容量不小于470uF,可多只并聯。
4	CY1	預留Y電容。
5	R1、R2	上下調預留位，不需要調壓時不接，需調壓時參考輸出電壓調節功能。
6	ENA	使能控制端口。
