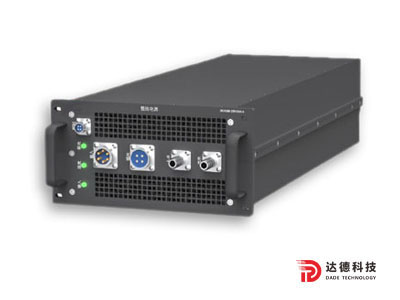

DKA380-25K/550-S型整流電源模塊

DKA380-25K/550-S型整流電源模塊為一體化水冷電源，輸入三相三線AC380V±15%，輸出480Vdc~620Vdc連續可調，采用水冷散熱方式，通過CAN與上位機通信，實現數據上傳與電源控制，具有完善的保護功能、良好的環境適應性。

全國熱線18476493159

詳情介紹

開關電源-三相交流輸入

一、 產品簡介- DKA380-25K/550-S型整流電源模塊

1、概述

DKA380-25K/550-S型整流電源模塊為一體化水冷電源，輸入三相三線AC380V±15%，輸出480Vdc~620Vdc連續可調，采用水冷散熱方式，通過CAN與上位機通信，實現數據上傳與電源控制具有完善的保護功能、良好的環境適應性。

2、主要特性

> 外廓尺寸：（646土1）×（136±1）×（270±1）mm

> 整機重量： ≤30 kg

> 整機效率：＞95%

> 輸入電壓：AC380V±15%

> 輸出電壓：480Vdc～620Vdc

> 輸出功率：25kW

> 源效應：≤1%

> 負載效應：≤1%

> 國產化率：100%

二、應用領域

三、產品主要規格

型號

輸入電壓范圍

(三相Vac)

額定輸出電壓

（Vdc）

額定輸出功率

(kW)

DKA380-25K/550-S

323～437

550

四、電氣特性

項目	最小	典型		最大		單位	條件
1、環境條件
工作溫度	-40			+60		℃	水溫低于60℃
儲存溫度	-40			+70		℃
相對濕度				95		%
海拔高度	0			5000		m
散熱方式	水冷
2、交流輸入特性
額定輸入電壓	380					Vac	三相三線兼容三相四線制
輸入電壓范圍	323			437		Vac
輸入頻率	45	50		55		HZ
輸入功率因數	0.99					/
輸入電流諧波含量				5		%
3、輸出特性
額定輸出電壓	550					Vdc
輸出電壓范圍	480				620	Vdc
額定輸出功率	25					kW
恒流點	46					A
紋波電壓	≤5					V
效率	≥95					%
源效應	≤1					%
負載效應	≤1					%
軟啟動時間	3				10	s
開機浪涌電流					25	A
輸出電壓過沖幅度					5	%
控制功能	CAN通信控制					/
4、其它特性
輸入過欠壓保護	具備					/
輸出過欠壓保護	具備					/
輸出恒流功能	具備					/
輸出短路保護	具備
過溫保護	具備					/	水冷板溫度超過85℃
通訊方式	CAN2.0B					/
5、安規特性
抗電強度	輸入—機殼		2000Vac			/	1min，漏電流<10mA，無擊穿或閃絡
	輸出-機殼		2000Vdc			/
	輸入-輸出		2000Vac			/
絕緣電阻	輸入—機殼		≥500MΩ			/
	輸出—機殼		≥500MΩ
