開關電源-直流低壓輸入

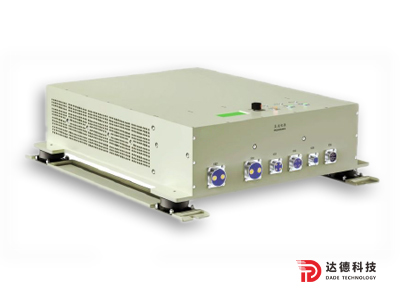

一、產品簡介- DKZ24-6K/540-S型電源
1、概述
DKZ24-6K/540-S型電源是高效率、高性能的模數結合的DC/DC變換模塊，滿足特種裝備使用需求，支持24V低壓向540V高壓變化。模組式設計熱分布更均勻，提高了系統可靠性，有利于成本控制，同時也便于升級擴容和維護，
2、主要特性
> 外廓尺寸：（520土1）×（180土1）×（700土1）mm
> 整機重量： ≤25 kg
> 整機效率：＞90%
> 輸入電壓：18～30 Vdc
> 輸出：540Vdc/12A
> 電壓調整率：≤0.5%
> 電流調整率：≤1%
> 國產化率：100%
二、應用領域
三、產品主要規格
型號 | 輸入電壓范圍 （V） | 額定輸出電壓 （V） | 額定輸出功率 (kW) |
DKZ24-6k/540-S | 18～30 | 540 | 6 |
四、電氣特性
項目 | 最小 | 典型 | 最大 | 單位 | 條件 | ||
1、環境條件 | |||||||
工作溫度 | -40 | +60 | ℃ | ||||
儲存溫度 | -40 | +70 | ℃ | ||||
相對濕度 | 5 | 98 | % | 環溫25℃ | |||
海拔高度 | 0 | 5230 | m | ||||
散熱方式 | 風冷 | ||||||
2、輸入特性 | |||||||
額定輸入電壓 | 24 | Vdc | |||||
輸入電壓范圍 | 18 | 30 | Vdc | ||||
3、輸出特性 | |||||||
額定輸出電壓 | 540 | Vdc | |||||
輸出電壓范圍 | 530 | 550 | Vdc | ||||
輸出電流范圍 | 0 | - | 12 | A | |||
輸出額定功率 | 6 | kW | |||||
最大輸出功率 | 10 | kW | ≤3s | ||||
短時輸出功率 | 8.5 | kW | ≤30s | ||||
電壓調整率 | -1 | 0 | 1 | % | 輸出滿載 | ||
輸出過流保護 | 105 | 110 | % | 打嗝，可自動恢復 | |||
輸出過壓保護 | 555 | 560 | 565 | V | 打嗝保護模式，自恢復 | ||
整機效率 | 90 | % | 額定負載 | ||||
啟動時間 | 10 | s | 啟動時間 | ||||
4、其它特性 | |||||||
噪音 | - | - | 55 | dB | |||
過載保護 | 支持 | / | |||||
短路保護 | 有 | / | |||||
過溫保護 | 有 | / | 散熱器溫度超過95℃ | ||||
通訊方式 | CAN2.0B | / | |||||
5、安規特性 | |||||||
抗電強度 | 輸入—機殼 | 500Vdc | / | 1min，漏電流<10mA，無擊穿或閃絡 | |||
輸出—機殼 | 2100Vac | / | |||||
輸入—輸出 | 2100Vac | / | |||||
絕緣電阻 | 輸入—機殼 | ≥3MΩ | / | ||||
輸出—機殼 | ≥3MΩ | ||||||
