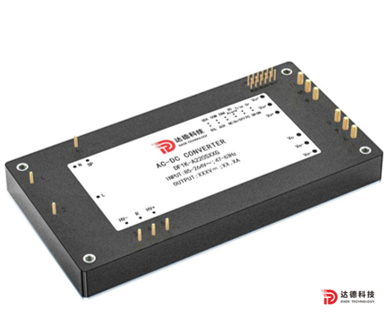

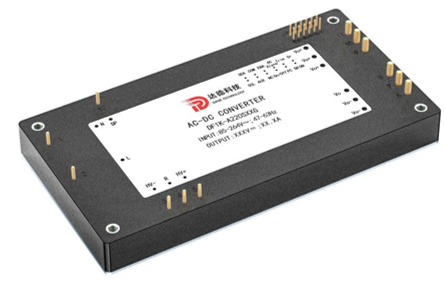

工作殼溫

-40

-

+100

℃

I級  GJB150.3AA

-55

-

+100

M級  GJB150.3AA

貯存溫度

-55

-

+125

℃

I級

-55

-

+125

℃

M級  GJB 360B-2009方法107溫度沖擊實驗

相對濕度

5

-

95

%

無冷凝

插針焊接溫度

-

-

260

℃

波峰焊接, 時間小于10s

-

-

425

℃

烙鐵焊接, 時間小于5s

輸入工作電壓

85

-

264

Vac

詳見選型列表

遙控邏輯電平

10

-

13

V

參考地COM。最大輸出電流能力為1mA。

功率因數典型值

-

0.99

-

%

功率因數

THD

-

-

5

%

THD

輸出電壓可調范圍

-20

-

+10

%Vo

詳見選型列表

電壓調整率

-

-

±1

%Vo

輸出滿載

負載調整率

-

-

±1

%Vo

額定輸入電壓

100%負載效率

-

-

-

%

詳見選型列表

過溫關斷

-

110

-

℃

殼溫,可自動恢復

輸入欠壓保護

-

-

79

Vac

可自恢復，詳見規格書

輸出過流保護

105

-

130

%

保護后無輸出，故障解除后自動恢復

輸出短路保護

-

-

-

-

保護后無輸出，故障解除后自動恢復

輸出過壓保護

-

-

130

%

打嗝保護模式

紋波噪聲

-

-

-

mVp-p

詳見選型列表

MTBF

-

TBD

-

10⁶h

地面25℃

工作頻率

-

250

-

KH_Z

絕緣阻抗

輸入—輸出—外殼

≥100

MΩ

測試電壓：500Vdc

抗電強度

輸入—輸出

2000

Vac

無擊穿、無飛弧

輸入—外殼

1500

Vac

輸出—外殼

500

Vac

重量

-

-

280

g

單體模塊重量

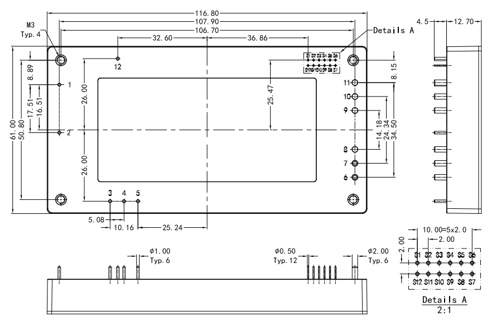

1

AC(N)

輸入端子（零線）

交流輸入

S3

ENA

PowerON信號

高電平為輸出正常信號，低電平為輸出異常信號。

2

AC(L)

輸入端子（火線）

S4

ACAlarm

輸入掉電告警信號

低電平有效，參考地COM。無需此功能可懸空

3

HV-

升壓電壓端子(負)

必須外接電路。

S5

Trim

輸出電壓調節信號

4

R

限制輸入浪涌電流

S6

S+

遠端補償信號

5

HV+

升壓電壓端子(正)

S7

SR ON

同步起機信號

使用時各模塊SRON信號直接短接在一起?？蓱铱?。

6、7、8

Vo-

輸出端子（負）

S8

PC

模塊均流信號

各模塊的PC端子連接在一起可實現均流，可懸空。

9、10、11

Vo+

輸出端子（正）

S9

On/Off

On/Off遙控信號

遙控開關機信號引腳，用開關直接與AUX腳連接，參考地為COM端子。

12

SP

浪涌保護端子

外接VD1和RT1到BC+。

S10

NC

空腳

功能備用腳，禁止連線，以免損壞內部器件。

S1

SDA

I2C數據線

預留I2C通信的數據線。

S11

AUX

輔助源輸出

參考地COM腳，輸出電壓范圍11-13V，最大輸出電流10mA，可懸空。

S2

COM

信號地

與內部信號地連接。

S12

SCL

I2C時鐘線

預留I2C通信的時鐘線。

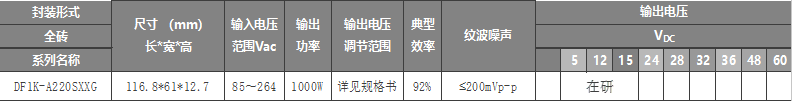

企業

簡稱

封裝

尺寸

輸出

功率

－

輸入

特性

額定輸

入電壓

輸出特性

輸出電壓

控制邏輯

溫度

等級

安裝方式

并聯

均流

國產化

D：

達德

科技

F：

全磚

1K：

1000W

A：

單相交流

220：

85~264Vac

S：

單路

12：12V

N：

負邏輯

M：

-55～+100℃

L：

螺紋孔

/X：

有均流功能

G：

國產化

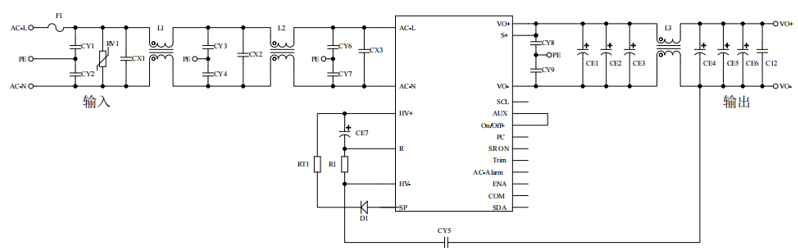

1

F1

推薦使用T16A/250Vac保險管。

2

CY1~CY9

推薦使用Y1電容，容值1000PF。

3

CX1~CX3

推薦使用X2電容，容值1uF。

4

L1、L2

推薦使用輸入EMI共模電感，感量推薦使用mH級。

5

R1

推薦使用50-75ohm, 5W 抗浪涌功率電阻。

6

RV1

推薦使用壓敏電阻，推薦使用φ14mm，560V 壓敏電阻。

7

RT1

推薦使用負溫度系數電阻（NTC）1Ω。

8

CE7

推薦使用390μF/450V 電解電容，可多只并聯使用。

9

CE1~CE6

推薦使用470uF~680uF/25V固態電容。

10

L3

推薦使用非晶材，感量100uH以上。

11

C12

推薦使用1210/0.1uF。

12

D1

浪涌二極管 1KV,10A，需使用浪涌沖擊電流大的二極管。
