開關電源-交流單相輸入

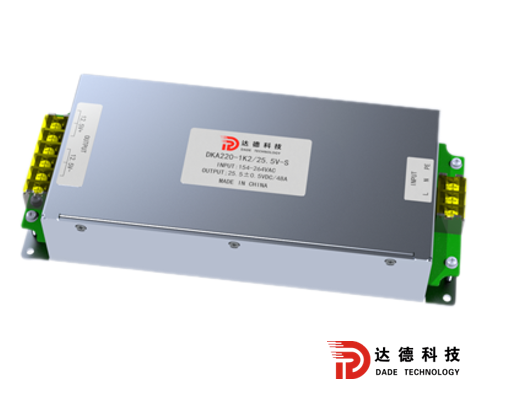

一、 產品簡介- DKA220-1K2/25V5-S型電源
1、概述
DKA220-1K2/25V5-S型電源內部采用集成式標準磚式轉換器,具有效率高、可靠性高、生產周期短等優點。該電源產品輸入和輸出均采用端子臺形式,且輸入端設計有防雷,抗電壓浪涌、抑制尖峰電流電路,以及EMC濾波電路,可滿足GJB 151B-2013等規范的要求,輸出端同樣設計有EMC濾波電路,可保證該產品輸出電壓具有極低的紋波電壓值:輸出紋波有效值≤10mV。
2、主要特性
> 外廓尺寸:(250±0.5)×(106±0.5)×(46±0.5)mm
> 整機重量: 1.5kg
> 整機效率: ≥88%
> 輸入電壓: 176VAC~264VAC、47.5Hz~52.5Hz
> 輸出:25.5VDC/1.2KW
> 電壓調整率:≤0.5%
> 負載調整率:≤1%
> 電壓紋波:≤10mV(有效值)
> 國產化率:100%
二、應用領域

三、產品主要規格
型號 | 輸入電壓范圍(Vac) | 輸出電壓(Vdc) | 輸出功率(kW) |
DKA220-1K2/25V5-S | 176~264 | 25.5 | 1.2 |
四、電氣特性
項目 | 最小 | 典型 | 最大 | 單位 | 條件 | ||
1、環境條件 | |||||||
工作溫度 | -40 | +70 | ℃ | ||||
儲存溫度 | -45 | +70 | ℃ | ||||
相對濕度 | 98 | % | |||||
散熱方式 | 傳導散熱 | ||||||
2、輸入特性 | |||||||
額定輸入電壓 | 220 | VaC | |||||
輸入電壓范圍 | 176 | 264 | VaC | ||||
3、輸出特性 | |||||||
輸出額定電壓 | 25.5 | VdC | |||||
輸出額定功率 | 1.2 | kW | |||||
電壓調整率 | 0.5 | % | |||||
負載調整率 | 1 | % | |||||
電壓紋波 | 10 | mV | 有效值 | ||||
30 | mV | 峰峰值 | |||||
4、其它特性 | |||||||
開機浪涌抑制 | - | 20 | 30 | A | |||
過熱保護 | 支持 | / | |||||
過流保護 | 支持 | / | |||||
短路保護 | 支持 | / | |||||
過壓保護 | 支持 | / | |||||
5、安規特性 | |||||||
抗電強度 | 輸入—機殼 | 2000Vac | / | 1min,漏電流<10mA,無擊穿或閃絡 | |||
輸出—機殼 | 500Vdc | / | |||||
輸入-輸出 | 2000Vac | / | |||||
絕緣電阻 | 輸入—機殼 | ≥20MΩ | / | 濕熱條件(溫度30±5℃,相對濕度90~95%)下不低于2MΩ | |||
輸出—機殼 | ≥20MΩ | ||||||
