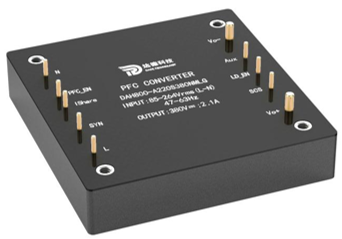

半磚單相交流220輸入PFC系列
應用領域
機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通
主要特性
> 高效率
> 邏輯電平遙控開關機
> 輸入電壓過壓
> 輸入欠壓
> 輸出過壓保護
> 輸出過流
> 過溫保護
> 全國產化

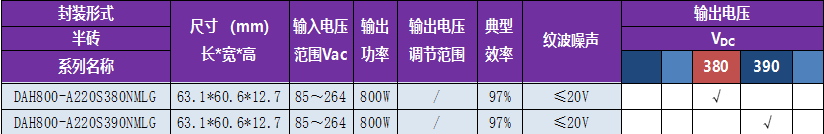

選型列表
主要參數
項目 | 最小 | 典型 | 最大 | 單位 | 描述 | |
工作殼溫 | -40 | - | +85 | ℃ | I級 GJB150.3AA | |
-55 | - | +100 | M級 GJB150.3AA | |||
貯存溫度 | -55 | - | +125 | ℃ | I級 | |
-55 | - | +125 | ℃ | M級 | ||
相對濕度 | 5 | - | 80 | % | 無冷凝 | |
插針焊接溫度 | - | - | 260 | ℃ | 波峰焊接, 時間小于10s | |
- | - | 425 | ℃ | 烙鐵焊接, 時間小于5s | ||
輸入工作電壓 | 85 | 220 | 264 | Vac | ||
功率因數典型值 | - | 0.99 | - | % | 50%-100%負載 | |
遙控負邏輯電平 | -0.5 | - | 0.7 | Vdc | 控制方式見應用指南,及選型列表 | |
遙控正邏輯電平 | 3.5 | - | 12 | Vdc | ||
輸出電壓可調范圍 | -20 | - | +10 | %Vo | 詳見選型列表 | |
電壓調整率 | - | - | ±1 | %Vo | 輸出滿載 | |
負載調整率 | - | - | ±2 | %Vo | 額定輸入電壓 | |
100%負載效率 | - | - | - | % | 詳見選型列表 | |
過溫關斷 | - | 110 | - | ℃ | 殼溫,可自動恢復 | |
輸出過壓保護 | 105 | 115 | - | % | 詳見產品規格書 | |
紋波噪聲 | - | - | - | mVP-P | 詳見選型列表 | |
MTBF | - | 0.5 | - | 106h | 地面25℃ | |
工作頻率 | - | 100 | - | KHZ | ||
絕緣阻抗 | 輸入/輸出—外殼 | ≥100 | MΩ | 測試電壓:500Vdc | ||
抗電強度 | 輸入-輸出 | 非隔離 | Vdc | 測試條件:<5mA/min,上升速率 500Vdc/s;無 擊穿、無飛弧 | ||
輸入—外殼 | 2250 | Vdc | ||||
輸出—外殼 | 2250 | Vdc | ||||
重量 | - | - | 150 | g | 單體模塊重量 | |

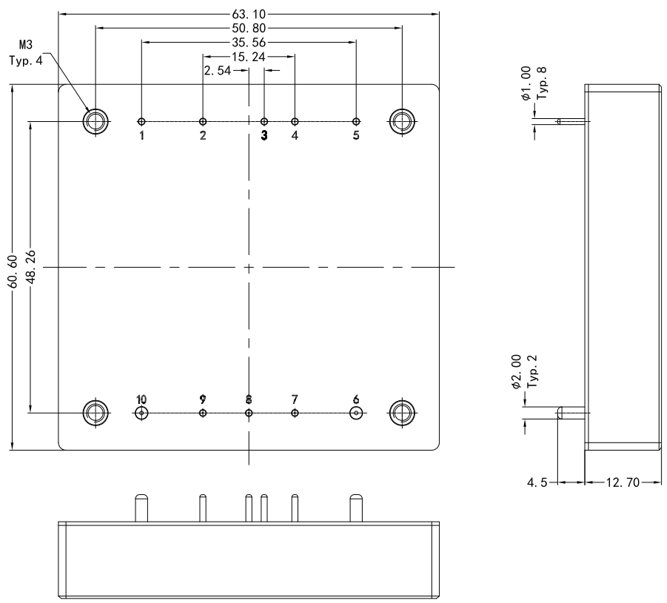

外形尺寸
注:
1、外形尺寸應符合 GB/T 15138-94 的規定(單位 mm),圖中未注公差的尺寸,尺寸按標注為 X.X 格式時,該尺寸公差為±0.5mm;尺寸標注為 X.XX 格式時,該尺寸公差為±0.25mm。
2、外殼材質:五面金屬鋁外殼。
3、Pin6、Pin10、為 Ф2.0 的圓柱 Pin 針,作用應力應不大于 9.8N。
4、Pin1、Pin2、Pin3、Pin4、Pin5、Pin7、Pin8、Pin9為 Ф1.0 的圓柱 Pin 針,作用應力應不大于 4.9N。
5、安裝方式:模塊安裝通過 M3 或者Ф3 的螺絲,每個螺絲施加的扭矩不超過 0.7Nm;模塊與散熱器之間推薦使用導熱硅脂或?qū)釅|片。
引腳定義
引出端序號 | 符號 | 功 能 | 引出端序號 | 符號 | 功 能 |
1 | L | 交流L端 | 6 | Vo- | 輸出電壓負端 |
2 | SYN | 同步通訊 | 7 | AUX | 輔助輸出+12V |
3 | NC | 預留腳 | 8 | LD_EN | 負載使能控制 |
4 | PFC_EN | 開關使能引腳 | 9 | SCS | 短路輸電容串聯電阻 |
5 | N | 交流N端 | 10 | Vo+ | 輸出電壓正端 |
模塊電源產品命名規則
D | AH | 800 | - | A | 220 | S | 380 | N | M | L | G | |
企業 簡稱 | 封裝 尺寸 | 輸出 功率 | - | 輸入特性 | 額定輸 入電壓 | 輸出 特性 | 輸出電壓 | 控制邏輯 | 溫度 等級 | 安裝方式 | 并聯 均流 | 國產化 |
D: 達德 科技 | AH: 半磚PFC | 800: 800W | A: 單相交流 | 220: 85-264Vac | S: 單路直流 | 380:380V | N: 負邏輯 | M: -55~+100℃ | L: 螺紋孔 | 省略: 無均流功能 | G: 國產化 |

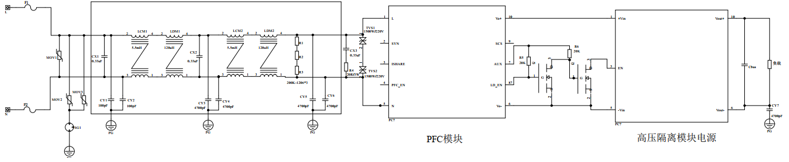

典型應用電路
為使模塊能夠正常工作,并滿足EMI要求,DC輸入時,基本的使用電路如下所示。
推薦器件選型
序號 | 符號 | 器件描述 | 備注 |
1 | F1,F2 | 推薦使用保險絲250Vac 12.5A。 | |
2 | MOV1-MOV3 | 推薦使用壓敏電阻,?20 mm, AC320Vrm。 | |
3 | SG1 | 推薦使用氣體放電管 Φ 8 mm, 2500Vdc。 | |
4 | CX1-CX3 | 推薦使用X2電容,275Vac,0.33uF。 | |
5 | CY1,CY2 | 推薦使用Y2電容,100pF。 | |
6 | CY3-CY7 | 推薦使用Y2電容,4700pF。 | |
7 | LCM1,LCM2 | 推薦使用共模電感,電感量5.5mH,磁芯可選七星飛行納米晶WUL系列,繞組線徑0.5mm。 | |
8 | LDM1,LDM2 | 推薦使用共模電感,電感量120uH,磁芯可選磁粉芯或高磁通系列,如,繞組線徑0.5mm。 | |
9 | R1-R3 | 推薦使用放電電阻,1206,0.25W,200KΩ。 | |
10 | R4 | 推薦使用阻尼網絡電阻,可選用20Ω,3W功率電阻。 | |
11 | Cbus | 推薦使用輸出高壓直流電容, 建議選用450V電解電容,容量建議0.5uF/W。 | |
12 | TVS1,TVS2 | 推薦使1500W,220V雙向瞬態抑制二極管。 |
