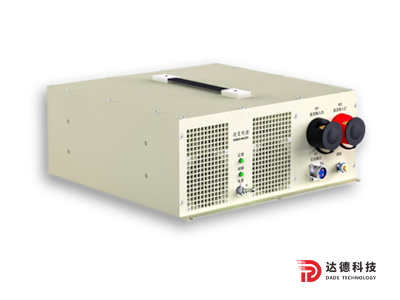

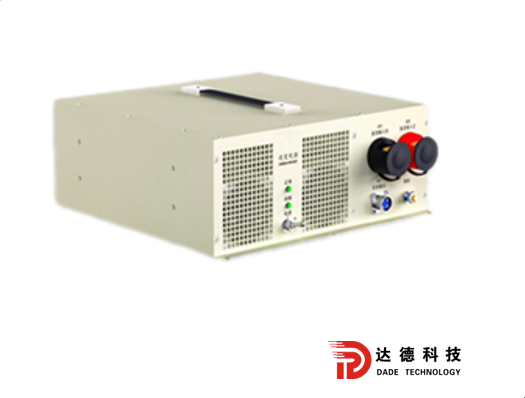

DND24-4K/220型逆變電源

DND24-4K/220型逆變電源使用模擬、數字混合控制技術，將輸入額定24V直流電轉換為220V/50Hz單相工頻交流電輸出；使用矩形提手式結構方便使用。內部使用DSP全數字化電路完成電源控制、通信和故障診斷等功能，并通過通信監測逆變電源工作狀態信息，同時具備完善的保護功能。

全國熱線18476493159

詳情介紹

直流交流轉換單元-逆變電源

一、產品簡介- DND24-4K/220型逆變電源

1、概述

DND24-4K/220型逆變電源使用模擬、數字混合控制技術，將輸入額定24V直流電轉換為220V/50Hz單相工頻交流電輸出：使用矩形提手式結構方便使用。內部使用DSP全數字化電路完成電源控制、通信和故障診斷等功能，并通過通信監測逆變電源工作狀態信息；同時具備完善的保護功能。

2、主要特性

> 外廓尺寸：357mm×141mm×372mm

> 整機重量：≤18KG

> 整機效率：＞85%

> 輸出功率：4kVA

> 大倍率升壓，輸入輸出隔離

> 滿足GJB150A相關試驗要求

> 全國產化設計

二、應用領域

三、產品主要規格

型號

輸入電壓范圍

(Vdc)

額定輸出電壓

（單相Vac）

額定輸出功率

(kVA)

DND24-4K/220

20～32

220

四、電氣特性

項目	最小	典型		最大	單位	條件
1、環境條件
工作溫度	-40			+60	℃
儲存溫度	-40			+70	℃
相對濕度	5			95	%
海拔高度	0			4500	m
散熱方式	風冷
2、直流輸入特性
額定輸入電壓	24				V
輸入電壓范圍	20			32	V
3、輸出特性
額定輸出電壓	220				Vac
輸出電流范圍	0	-		18.2	A
輸出額定功率	4000				VA
功率因數				0.9	/	最大3600W
整機效率		85			%	額定負載
輸出電壓諧波				5	%
4、其它特性
噪音	-	-		60	dB
屏幕顯示	支持				/	負載/電量/輸入/輸出/運行模式
過載保護	支持				/	110%，1h；125%，3min；150%，200ms。
短路保護	有				/
過溫保護	有				/	散熱器溫度超過95℃
通訊方式	CAN2.0B				/	波特率250kbps
5、安規特性
抗電強度	輸入—機殼		500Vdc		/	1min，漏電流<10mA，無擊穿或閃絡
	輸出—機殼		1500Vac		/
	輸入-輸出		1500Vac
絕緣電阻	輸入—機殼		≥500MΩ		/
	輸出—機殼		≥500MΩ
