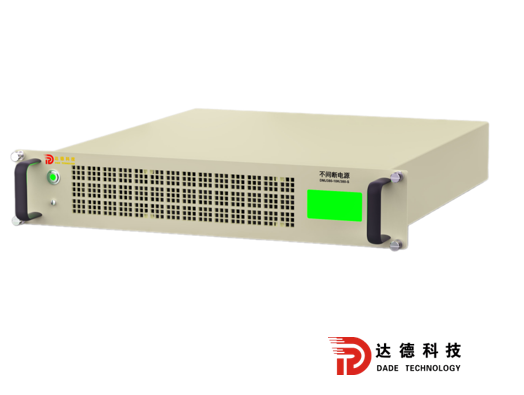

DMJ380-10K/380-S

DMJ380-10K/380-S型產品是高效率、高性能的全數字化控制在線雙變換式不間斷電源，滿足特種裝備使用需求。支持雙向充放電功能，實現輸出和電池之間的電氣隔離。抽屜式模塊化設計易于升級、擴容和維護，降低MTTR維護時間，提高系統的可用性；在線雙變換技術適應惡劣電網環境，為負載提供純凈的電力保護。

立即咨詢

全國熱線18476493159

詳情介紹

不間斷電源-UPS電源

一、DMJ380-10K/380-S 產品簡介

1、概述

5-10kW UPS采用高效率高密度功率變換技術、面向復雜環境的高可靠性系統集成技術及先進數字化控制等技術。

2、主要特性

> 寬輸入電壓范圍：相電壓90-300Vac，適應惡劣電網環境，優化電池放電次數，提高電池壽命；

> 強輸出能力：輸出功率因數為1，相比傳統UPS，輸出能力提高25%

> 超高轉換效率：雙轉換模式下效率高達95%

> 緊湊的體積：2U高度，短箱體，更強的機柜兼容性

> 發電機匹配：高級發電機匹配算法，減少發電機配比，降低系統體積、重量及成本

> 復雜環境應對：風道隔離技術、三防及防振技術

> 健康狀態監測：實時監測 UPS 輸入電壓、頻率、輸出電壓和電流、風扇工作狀態

> 全面的保護機制：具有輸入輸出過壓、輸出欠壓、輸出過流、短路及過熱保護、電池欠壓保護等功能

> 豐富的用戶接口：具有 RS485、CAN、以太網及輸入輸出干接點功能

> 并機支持：無線并機技術，提高并機可靠性，最大支持4臺并機

二、應用領域

三、產品主要規格

型號

輸入電壓范圍

(三相Vac)

額定輸出電壓

（三相Vac）

額定輸出功率

(kVA)

DMJ380-10K/380-S

304～456

380

四、電氣特性

項目	最小		典型		最大	單位	條件
1、環境條件
工作溫度	-40				+60	℃
儲存溫度	-45				+70	℃
相對濕度	5				95	%
海拔高度	0				4500	m
散熱方式	強迫風冷
EMC	符合GJB151B-2003
2、交流輸入特性
額定輸入電壓	380					Vac	線電壓
輸入電壓范圍	90				300	Vac	相電壓，176-300V功率不降額；90-176V，功率線性降額至50%
輸入頻率范圍	40				70	Hz	軟件可設置
電壓制式	L+N+PE/L1+L2+L3+N+PE/L1+L2+L3+PE					/	單相系統，三相三線及三相四線兼容
功率因數	≥0.99					/	半載以上
THDI	≤5					%	半載以上
旁路電壓范圍	176				264	Vac	相電壓，軟件可設置
3、電池輸入特性
電池標稱電壓	192					V	鉛酸電池，磷酸鐵鋰 230V
電池電壓范圍	153.6				220	V	鉛酸電池，磷酸鐵鋰 158.4V～263V
充電特性	5小時≥90%
電池類型	鉛酸電池						根據客戶需求可支持磷酸鐵鋰電池
4、輸出特性
接線方式	L+N+PE/L1+L2+L3+N+PE/L1+L2+L3+PE						單相系統，三相三線及三相四線兼容
額定輸出電壓	220/230/240					Vac	相電壓，軟件可設置，默認220V
電壓精度	±1%
功率因數					1	/	支持更大有功輸出
輸出頻率	市電模式	額定50Hz時，輸入頻率在45-55 Hz 時，輸入輸出同步一致，否則額定50Hz；額定60Hz時，輸入頻率在 55-65 Hz 時，輸入輸出同步一致，否則額定 60Hz；					軟件可設置，默認50Hz
	電池模式			50/60Hz±0.1Hz
輸出電壓諧波					1	%	線性負載
電壓瞬變	±5%（10%～100%負載變化），恢復時間20ms；
輸出短路響應時間	≤200ms
過載時間	105%-125%，10min；125%-150%，30s；Above 150%，200ms						市電模式
效率	Up to 96%						市電模式
5、并機
臺數	4臺
均流度	5%
5、其它特性
功率	5kVA/5kW、6kVA/6kW、8kVA/8kW、10kVA/10kW
切換時間	0ms（市電與電池）；≤4ms（市電與旁路）
噪聲	≤55dB
安規	IEC 62040-1
通信方式	1RS485，1CAN，1以太，1DI，1*DO
尺寸	43879480mm
