工作殼溫

-40

-

+85

℃

I級  GJB150.3AA

-55

-

+100

M級  GJB150.3AA

貯存溫度

-55

-

+125

℃

I級

-55

-

+125

℃

M級

相對濕度

5

-

95

%

無冷凝

插針焊接溫度

-

-

260

℃

波峰焊接, 時間小于10s

-

-

425

℃

烙鐵焊接, 時間小于5s

輸入工作電壓

85

-

264

Vac

功率因數典型值

-

0.95

-

%

功率因數

THD

-

-

5

%

THD

交流輸入頻率

47

50/60

63

Hz

交流輸入頻率

輸入欠壓保護

65

75

84

Vac

交流輸入時的欠壓保護與恢復

輸出電壓可調范圍

-20

-

+10

%Vo

電壓調整率

-

-

±1

%Vo

輸出滿載

負載調整率

-

-

±1

%Vo

額定輸入電壓

100%負載效率

-

-

-

%

詳見選型列表

過溫關斷

-

110

-

℃

殼溫,可自動恢復

輸出過流保護

110

-

140

%

打嗝保護

輸出過壓保護

120

-

130

%

打嗝保護

紋波噪聲

-

-

-

mV_P-P

詳見選型列表

MTBF

-

0.2

-

10⁶h

地面25℃

工作頻率

-

250

-

KH_Z

模塊工作頻率

絕緣阻抗

輸入—輸出—外殼

≥100

MΩ

測試電壓：500Vdc

抗電強度

輸入—輸出

2000

Vac

測試條件：<5mA/min，上升速率   500Vdc

輸入—外殼

1500

Vac

輸出—外殼

500

Vac

重量

-

-

150

g

單體模塊重量

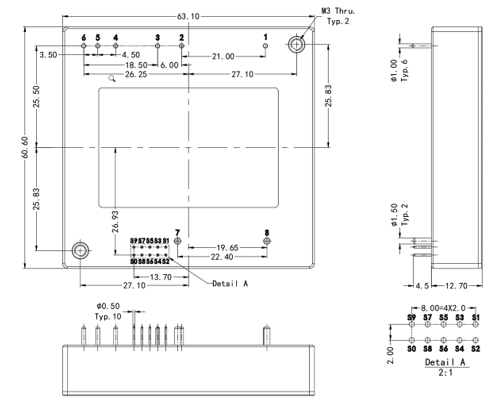

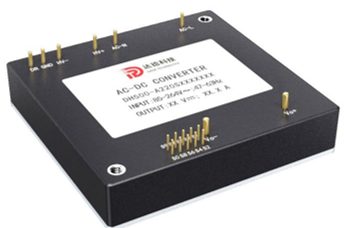

1

AC-L

交流輸火線端

S2

PC

均流母線

2

AC-N

交流輸零線端

S3

PMCLK

預留端子

3

HV+

PFC外接電容正端

S4

On/Off

輸出開關控制

4

HV-

PFC外接電容負端

S5

ADD2

預留端子

5

GND

初級側參考地端

S6

SYN

同步啟機信號

6

DR

浪涌抑制驅動端（外接繼電器線圈）

S7

ADD1

預留端子

7

Vo+

輸出直流電壓正端

S8

PWOK

模塊輸出正常為高電平，無輸出為低電平。

8

Vo-

輸出直流電壓負端

S9

ADD0

預留端子

S1

PMBDATA

預留端子

S0

Trim

輸出電壓調節

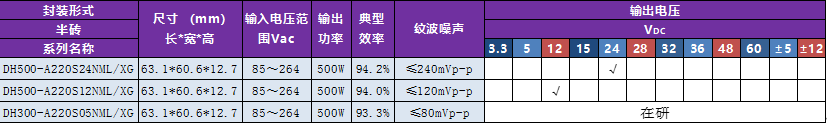

企業

簡稱

封裝

尺寸

輸出功率

－

輸入

特性

額定輸

入電壓

輸出特性

輸出電壓

控制邏輯

溫度

等級

安裝方式

并聯

均流

國產化

D：

達德

科技

H：

半磚

500：

500W

A：

單相交流

220：

85~264Vac

S：

單路

12：12V

N：

負邏輯

M：

-55～+100℃

L：

螺紋孔

/X：

有均流功能

G：

國產化

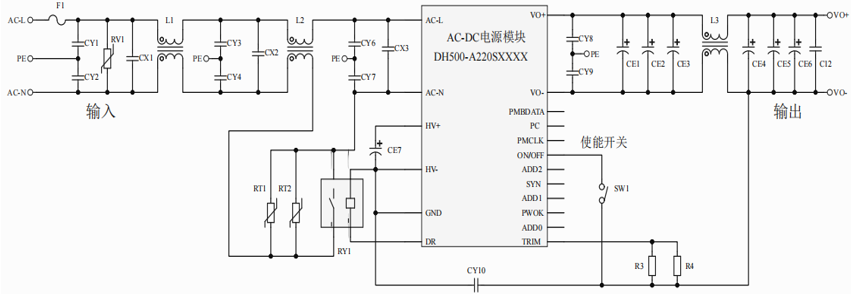

1

CY1~CY10

Y電容，推薦使用Y1 電容，容值1000PF 。

2

CX1~CX3

X電容，推薦使用X1 電容，容值0.33uF 。

3

F1

交流保險絲，推薦使用12A/250Vac 保險管。

4

L1、L2

輸入EMI共模電感，感量推薦使用mH級。

5

RV1

壓敏電阻，推薦使用φ14mm，560V 壓敏電阻。

6

RT1、RT2

PTC 熱敏電阻,推薦使用沖擊電流在120A/70R左右的電阻。

7

CE7

PFC外接電容，推薦使用390μF/450V 電解電容，可多只并聯使用。

8

RY1

功率繼電器，推薦使用250Vac/16A的繼電器。

9

CE1~CE6

輸出濾波電容，推薦使用470uF~680uF/25V固態電容。

10

L3

輸出濾波電感，推薦使用感量100uH以上，不用時可以短接。

11

C12

輸出貼片濾波電容，推薦使用1210/0.1uF。

12

SW1

使能控制開關。

13

R3~R4

輸出電壓微調電阻，不用時可NC（預留封裝0603）。
