開關電源--直流低壓輸入

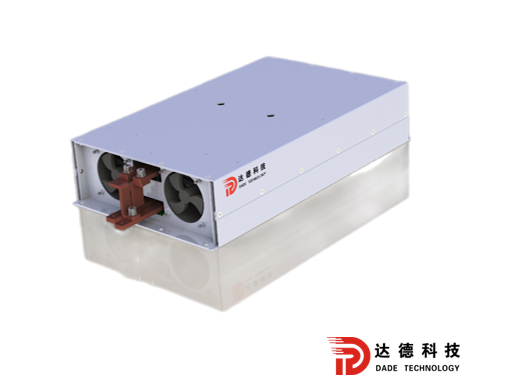

一、 產品簡介- DMZ24-3K5/360-MG型升壓模塊
1、概述
DMZ24-3K5/360-MG型升壓模塊是100%國產化、自主可控、高效率、高性能直流電源，能夠?qū)⒌蛪褐绷鞴╇姼綦x轉換為正負高壓直流供電輸出，尤其適用于作為低壓輸入、交流輸出逆變器前級電源使用。
2、主要特性
> 外廓尺寸：（365±0.5）×（215±0.5）×（75±0.5）mm
> 整機重量： 80kg
> 整機效率： ＞92%
> 輸入電壓： 18Vdc～36Vdc
> 輸出：+360Vdc/5A；-360Vdc/5A
> 電壓調整率：≤1%
> 電流調整率：≤1%
> 國產化率：100%
二、應用領域
三、產品主要規格
型號 | 輸入電壓范圍（Vdc） | 輸出電壓 （Vdc） | 輸出功率 （kW） |
DMZ24-3K5/360-MG | 18～36 | +360 | 1.8 |
-360 | 1.8 |
四、電氣特性
項目 | 最小 | 典型 | 最大 | 單位 | 條件 | |||
1、環境條件 | ||||||||
工作溫度 | -40 | +60 | ℃ | |||||
儲存溫度 | -45 | +70 | ℃ | |||||
相對濕度 | 98 | % | ||||||
海拔高度 | 5500 | m | ||||||
散熱方式 | 風冷 | |||||||
2、輸入特性 | ||||||||
額定輸入電壓 | 24 | V | ||||||
輸入電壓范圍 | 18 | 36 | V | |||||
3、輸出特性 | ||||||||
輸出額定電壓1 | +360V | V | ||||||
輸出額定總功率1 | 1.8 | kW | ||||||
電壓調整率1 | 1 | ％ | ||||||
電流調整率1 | 1 | % | ||||||
電壓紋波1 | 1 | % | ||||||
輸出額定電壓2 | -360V | V | ||||||
輸出額定總功率2 | 1.8 | kW | ||||||
電壓調整率2 | 1 | ％ | ||||||
電流調整率2 | 1 | % | ||||||
電壓紋波2 | 1 | % | ||||||
4、其它特性 | ||||||||
噪音 | - | - | 55 | dB | ||||
過熱保護 | 支持 | / | ||||||
過流保護 | 支持 | / | ||||||
短路保護 | 支持 | / | ||||||
過壓保護 | 支持 | / | ||||||
通訊方式 | CAN2.0B | / | 數據傳輸速率為250kbps | |||||
正負不平衡負載 | 支持 | / | ||||||
5、安規特性 | ||||||||
抗電強度 | 輸入—機殼 | 500Vdc | / | 1min，漏電流<10mA，無擊穿或閃絡 | ||||
輸出—機殼 | 1500Vdc | / | ||||||
輸入-輸出 | 1500Vdc | / | ||||||
絕緣電阻 | 輸入—機殼 | ≥20MΩ | / | 濕熱條件（溫度30±5℃，相對濕度90～95%）下不低于2MΩ | ||||
輸出—機殼 | ≥20MΩ | |||||||
