DKA220-7K/450-S型OBC電源

DKA220-7K/450-S型OBC電源是100%國產化、自主可控、高效率、高性能、全數字控制的直流電源，采用軟開關技術，功率密度高、體積小、重量輕；具有專利授權的水冷散熱技術；輸出電壓范圍寬200Vdc-450Vdc；轉換效率高，平均效率95%，峰值效率96%。

全國熱線18476493159

詳情介紹

車載充電單元-OBC電源

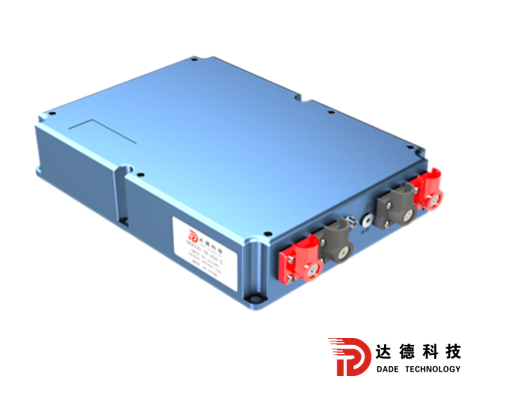

一、 產品簡介- DKA220-7K/450-S型OBC電源

1、概述

DKA220-7K/450-S型OBC電源是100%國產化、自主可控、高效率、高性能、全數字控制的直流電源，采用軟開關技術，功率密度高、體積小、重量輕；具有專利授權的水冷散熱技術；輸出電壓范圍寬200Vdc-450Vdc；轉換效率高，平均效率95%，峰值效率96%。

2、主要特性

> 外廓尺寸：280×175×67mm

> 整機重量： 5.5kg

> 整機效率：＞95%

> 輸入電壓： 85Vac～265Vac

> 輸出：200Vdc～450Vdc/7kW

> 電壓調整率：≤1%

> 國產化率：100%

二、應用領域

三、產品主要規格

型號

輸入電壓范圍（Vac）

輸出電壓

（Vdc）

輸出功率

（kW）

DKA220-7K/450-S

85～265

200～450

四、電氣特性

項目	最小	典型		最大	單位	條件
1、環境條件
工作溫度	-40			+60	℃
儲存溫度	-45			+70	℃
相對濕度				98	%
海拔高度				5500	m
散熱方式	水冷
2、輸入特性
額定輸入電壓	220				Vac
輸入電壓范圍	85			265	Vac
3、輸出特性
輸出額定電壓		450			V
輸出額定功率		7			kW
最大輸出電流		22			A
電壓調整率				0.5	％
電壓紋波				1	%	Vp-p
4、其它特性
過熱保護	支持				/
輸入輸出過流保護	支持				/
短路保護	支持				/
輸入輸出過欠壓保護	支持				/
通訊方式	CAN2.0B				/	數據傳輸速率為250kbps
5、安規特性
抗電強度	輸入—機殼		2000Vac		/	1min，漏電流<3.5mA，無擊穿或閃絡
	輸出—機殼		1500Vdc		/
	輸入-輸出		3000Vdc		/
絕緣電阻	輸入—機殼		≥20MΩ		/	濕熱條件（溫度30±5℃，相對濕度90～95%）下不低于2MΩ
	輸出—機殼		≥20MΩ
