工作殼溫

-40

-

+85

℃

I級  GJB150.3AA

-55

-

+100

M級  GJB150.3AA

貯存溫度

-55

-

+125

℃

I級

-55

-

+125

℃

M級

相對濕度

5

-

95

%

無冷凝

插針焊接溫度

-

-

260

℃

波峰焊接, 時間小于10s

-

-

425

℃

烙鐵焊接, 時間小于5s

輸入工作電壓

85

115

140

Vac

Vac,L-N

遙控負邏輯電平

0

-

0.4

Vdc

低電平有效

遙控正邏輯電平

2.9

-

-

Vdc

輸出電壓可調范圍

272

275

278

Vdc

輸入115Vrms,400Hz,空載，25℃殼溫

電壓調整率

-

-

±5

%Vo

輸出滿載

負載調整率

-

-

±10

%Vo

額定輸入電壓

100%負載效率

-

-

94.5

%

400Hz

過溫關斷

-

-

125

℃

殼溫,可自動恢復

輸出過流保護

120

-

-

%

輸出過壓保護

109

-

117

%

紋波噪聲

-

-

2

V_P-P

峰峰值（帶寬5Hz~20MHz）

MTBF

-

TBD

-

10⁶h

地面25℃

工作頻率

-

200

-

KH_Z

絕緣阻抗

輸入—輸出—外殼

≥100

MΩ

測試電壓：500Vdc

抗電強度

輸入—外殼

2150

Vdc

測試條件：<5mA/min，上升速率 500Vdc/s；無

擊穿、無飛弧

輸出—外殼

2150

Vdc

重量

-

-

310

g

單體模塊重量

2

LineA

A相輸入

A2

CTL GND

控制信號地

3

LineB

B相輸入

A3

RX

異步收發器接收

4

LineC

C相輸入

A4

TX

異步收發器發送

6

V_BUCK

BUC輸出

A5

AC   OK

交流輸入正常

7

RTN

輸出回線

A6

DC OK

直流輸出正常

8

SHIELD

屏蔽層

A7

EN

PFC開啟使能，負邏輯

9

V_O+

270主輸出

A8

PD

保護功能屏蔽

A1

Start Sync

開機同步

A9

AUX

輔助源

A10

企業

簡稱

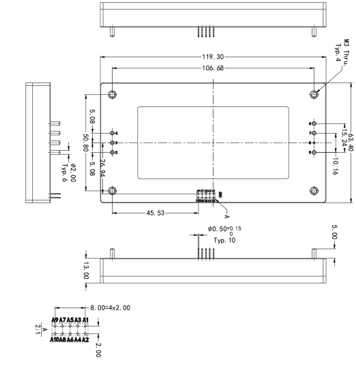

封裝尺寸

輸出功率

－

輸入特性

額定輸

入電壓

輸出

特性

輸出

電壓

控制

邏輯

溫度

等級

安裝

方式

并聯

均流

國產化

D:

達德

科技

AF:全磚PFC

1K5:1500W

T:

三相交流

115：

85-140Vac

S：

單路

直流

270：275Vdc

N：

負邏輯

M：

-55～+100℃

L：

螺紋孔

/X：

有均流功能

G：

國產化

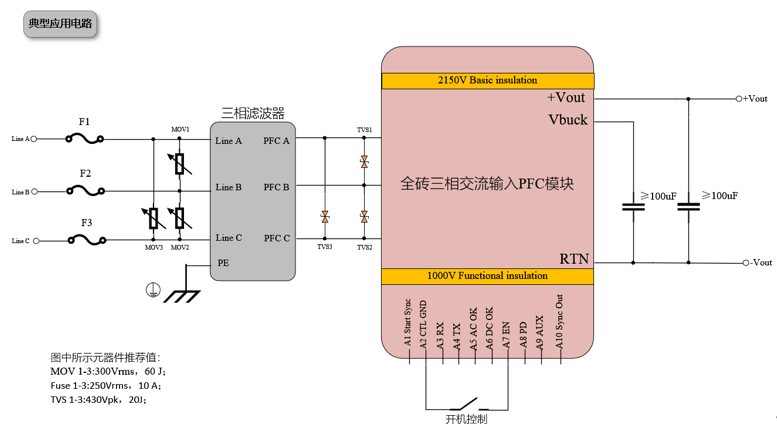

1

F1、F2、F3

推薦使用保險絲8A-10A,250V。

2

MOV1、MOV1、MOV3

推薦使用壓敏 300Vac-rms,60J。

3

TVS1、TVS2、TVS3

推薦使用壓敏430Vpk,20J。

4

輸出電容

推薦使用電容 電解電容或高分子固態電容，根據實際使用功率選擇。

5

輸入濾波器

推薦使用三相濾波器，或采用二級以上差共模電感、電容組合：共模電感感量 5mH—10mH，差模電感感量60-150uH；磁芯可選用錳鋅、非晶磁材。差模電容：安規電容275Vac X2,0.22- 0.47uF；共模電容: 2.2-4.7nF,Y2。
