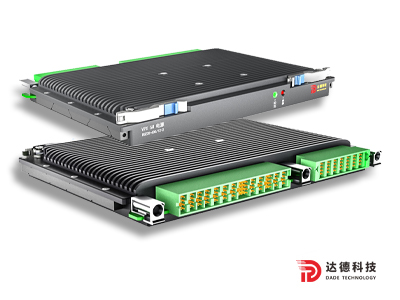

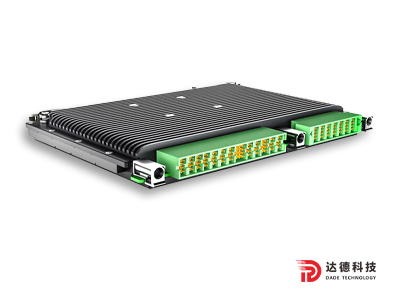

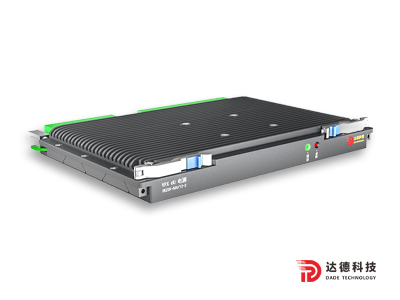

VPX電源
一、 產品簡介- DU6Z270-1K-2

1、概述
在特種行業、航天、通信、工控及其他領域,VPX總線技術應用越來越廣泛,采用模塊化的設計理念,在保障高可靠性、高效率、低紋波噪聲的情況下,不斷提高電源的功率密度,更好地契合VPX系統對于小型化、緊湊化的要求。
采用導冷方式,符合 VITA62 標準,具有 N+1 冗余,支持 IPMB 通信對電源的電壓、 電流和溫度進行實時監控并上報,支持遠程開關。
2、主要特性
> 外廓尺寸:(233.35土1)×(162.8±1)×(24.65±1)mm
> 整機效率≥90%
> 重量:≤1kg(含導冷板)
> 符合VPX電源標準
> 支持冗余備份
> 支持均流輸出
> 機殼地,信號地分離
> 輸出電流:+12V 80A ;+3.3V_AUX 10A
> 支持短路保護、過流保護、過壓保護和過熱保護等
> 支持IPMI2.0協議,可通過IPMB總線上報模塊狀態信息(關鍵點溫度、電壓、電流、工作狀態等)。

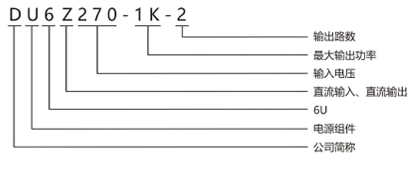

二、產品型號

三、產品主要規格
型號 | 輸入電壓范圍 (Vdc) | 額定輸出電壓 (兩路Vdc) | 額定輸出功率 (W) |
DU6Z270-1000-2 | 200~400 | 12 3.3 | 1000 |
四、電氣特性
項目 | 最小 | 典型 | 最大 | 單位 | 條件 | ||||
1、環境條件 | |||||||||
工作溫度 | -40 | +50 | ℃ | ||||||
儲存溫度 | -40 | +70 | ℃ | ||||||
相對濕度 | 5 | 95 | % | ||||||
海拔高度 | 0 | 5000 | m | ||||||
散熱方式 | 導冷 | ||||||||
2、直流輸入特性 | |||||||||
額定輸入電壓 | 270 | Vdc | |||||||
輸入電壓范圍 | 200 | 400 | Vdc | ||||||
3、輸出特性 | |||||||||
額定輸出電壓 | +12 | +3.3V_AUX | Vdc | ||||||
額定輸出電流 | 80 | 10 | A | ||||||
峰峰值雜音電壓 | ≤120 | ≤50 | mV | ||||||
輸出額定功率 | 1000 | W | |||||||
整機效率 | 90 | % | 額定負載 | ||||||
4、其它特性 | |||||||||
輸出均流設計 | 支持 | / | |||||||
輸入輸出隔離 | 支持 | / | |||||||
熱插拔 | 支持 | / | |||||||
過載保護 | 支持 | / | |||||||
短路保護 | 有 | / | |||||||
過溫保護 | 有 | / | |||||||
通信協議 | IPMI2.0協議 | / | |||||||
5、安規特性 | |||||||||
抗電強度 | 輸入—機殼 | 1500Vdc | / | 無擊穿或飛弧 | |||||
輸出—機殼 | 500Vdc | / | |||||||
絕緣電阻 | 輸入—機殼 | ≥100MΩ | / | ||||||
輸出—機殼 | ≥100MΩ | ||||||||
