1/4磚單相交流220輸入PFC系列

1/4磚單相交流220輸入PFC系列應用領域機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通主要特性> 高效率> 邏輯電平遙控開關機> 輸入電壓過壓

立即咨詢

全國熱線18476493159

詳情介紹

1/4磚單相交流220輸入PFC系列

應用領域

機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通

主要特性

> 高效率

> 邏輯電平遙控開關機

> 輸入電壓過壓

> 輸入欠壓

> 輸出過壓保護

> 輸出過流

> 過溫保護

> 全國產化

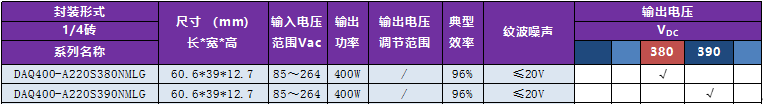

選型列表

主要參數

項目		最小	典型	最大	單位	描述
工作殼溫		-40	-	+85	℃	I級 GJB150.3AA
工作殼溫		-55	-	+100	℃	M級 GJB150.3AA
貯存溫度		-55	-	+125	℃	I級
貯存溫度		-55	-	+125	℃	M級
相對濕度		5	-	80	%	無冷凝
插針焊接溫度		-	-	260	℃	波峰焊接, 時間小于10s
插針焊接溫度		-	-	425	℃	烙鐵焊接, 時間小于5s
輸入工作電壓		85	220	264	Vac	詳見選型列表
功率因數典型值		-	0.99	-	%	50%-100%負載
遙控負邏輯電平		-0.5	-	0.7	Vdc	控制方式見應用指南，及選型列表
遙控正邏輯電平		3.5	-	12	Vdc	控制方式見應用指南，及選型列表
輸出電壓可調范圍		-20	-	+10	%Vo	詳見選型列表
電壓調整率		-	-	±1	%Vo	輸出滿載
負載調整率		-	-	±2	%Vo	額定輸入電壓
100%負載效率		-	-	-	%	詳見選型列表
過溫關斷		-	110	-	℃	殼溫,可自動恢復
輸出過壓保護		105	115	-	%	詳見產品規格書
紋波噪聲		-	-	-	mV_P-P	詳見選型列表
MTBF		-	0.5	-	10⁶h	地面25℃
工作頻率		-	100	-	KH_Z
絕緣阻抗	輸入/輸出—外殼		≥100		MΩ	測試電壓：500Vdc
抗電強度	輸入—外殼		2250		Vdc	測試條件：<5mA/min，上升速率 500Vdc/s；無擊穿、無飛弧
抗電強度	輸出—外殼		2250		Vdc	測試條件：<5mA/min，上升速率 500Vdc/s；無擊穿、無飛弧
重量		-	-	80	g	單體模塊重量

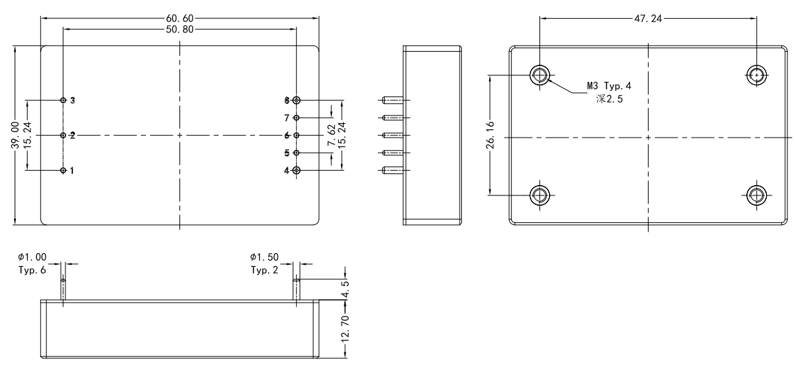

外形尺寸

注 :

1、外形尺寸應符合 GB/T 15138-94 的規定（單位 mm），圖中未注公差的尺寸，尺寸按標注為 X.X 格式時，該尺寸公差為±0.5mm；尺寸標注為 X.XX 格式時，該尺寸公差為±0.25mm。

2、外殼材質：五面金屬鋁外殼。

3、Pin4、Pin8為 Ф1.5 的圓柱 Pin 針，作用應力應不大于 9.8N。

4、Pin1、Pin2、Pin3、Pin5、Pin6、Pin7為 Ф1.0 的圓柱 Pin 針，作用應力應不大于 4.9N。

5、安裝方式：模塊安裝通過 M3 或者Ф3 的螺絲，每個螺絲施加的扭矩不超過 0.7Nm；模塊與散熱器之間推薦使用導熱硅脂或?qū)釅|片。

引腳定義

引出端序號	符號	功能	引出端序號	符號	功能
1	L	交流L端	5	AUX	輔助輸出+12V
2	PFC_EN	開關使能引腳	6	LD_EN	負載使能控制
3	N	交流N端	7	AC GOOD	輸入交流信號狀態指示
4	Vo-	輸出電壓負端	8	Vo+	輸出電壓正端

模塊電源產品命名規則

400

－

220

380

企業

簡稱

封裝

尺寸

輸出

功率

－

輸入特性

額定輸

入電壓

輸出

特性

輸出電壓

控制邏輯

溫度

等級

安裝方式

并聯

均流

國產化

D：

達德

科技

AQ：

1/4磚PFC

400：

400W

A：

單相交流

220：

85-264Vac

S：

單路直流

380：380V

N：

負邏輯

M：

-55～+100℃

L：

螺紋孔

省略：

無均流功能

G：

國產化

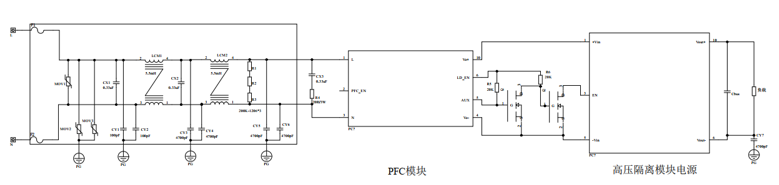

典型應用電路

為使模塊能夠正常工作，并滿足EMI要求，輸入時，基本的使用電路如下所示。

推薦器件選型

序號	符號	器件描述	備注
1	F1,F2	推薦使用保險絲250Vac 6.3A。
2	MOV1-MOV3	推薦使用壓敏電阻,?10 mm, AC320Vrms。
3	CX1-CX3	推薦使用X2電容,275Vac,0.22uF。
4	CY1,CY2	推薦使用Y2電容,100pF。
5	CY3-CY7	推薦使用Y2電容,4700pF。
6	LCM1	推薦使用共模電感,電感量5.5mH,磁芯可選七星飛行納米晶WUL系列,繞組線徑0.4mm。
7	LDM2	推薦使用共模電感,電感量120uH,磁芯可選磁粉芯或高磁通系列,如,繞組線徑0.4mm。
8	R1-R3	推薦使用放電電阻,1206,0.25W,200KΩ。
9	R4	推薦使用阻尼網絡電阻,可選用20Ω,2W功率電阻。
10	Cbus	推薦使用輸出高壓直流電容,建議選用450V電解電容,容量建議0.5uF/W。
