工作殼溫

-40

-

+85

℃

I級  GJB150.3AA

-55

-

+100

M級  GJB150.3AA

貯存溫度

-40

-

+85

℃

I級

-55

-

+100

℃

M級

相對濕度

5

-

95

%

無冷凝

插針焊接溫度

-

-

260

℃

波峰焊接, 時間小于10s

-

-

425

℃

烙鐵焊接, 時間小于5s

輸入工作電壓

9

24

40

Vdc

遙控負邏輯電平

-0.5

-

0.7

Vdc

控制方式見應用指南，及選型列表

遙控正邏輯電平

3.5

-

12

Vdc

輸出電壓可調范圍

-20

-

+10

%Vo

詳見選型列表

電壓調整率

-

-

±1

%Vo

輸出滿載

負載調整率

-

-

±1

%Vo

額定輸入電壓

100%負載效率

-

-

-

%

詳見選型列表

輸出過流保護

110

-

180

%

詳見產品規格書

輸出短路保護

-

-

-

-

可自恢復

紋波噪聲

-

-

-

mV_P-P

詳見選型列表

MTBF

-

1.97

-

10⁶h

地面25℃

工作頻率

-

300

-

KH_Z

絕緣阻抗

輸入、輸出、外殼；兩兩之間

≥100

MΩ

測試電壓：500Vdc

抗電強度

輸入—輸出

1500

Vdc

測試條件：<5mA/min，上升速率   500Vdc/s；無

擊穿、無飛弧

輸入—外殼

1500

Vdc

輸出—外殼

500

Vdc

重量

-

-

15

g

單體模塊重量

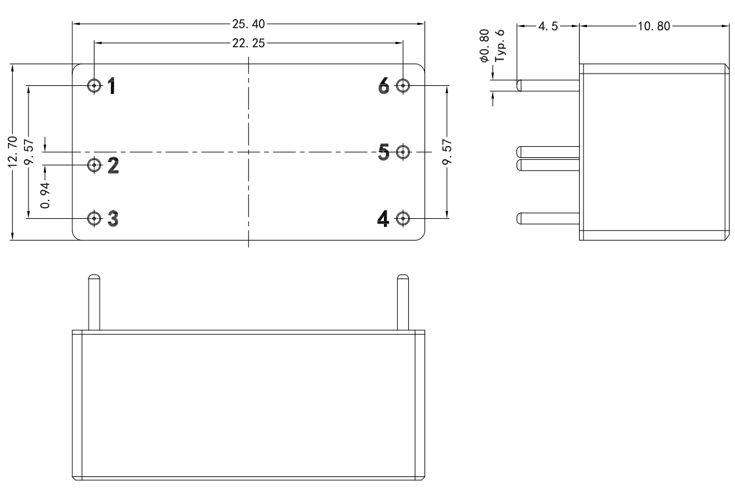

1

Vin+

輸入電壓正端

4

Vo-

輸出電壓負端

2

Vin-

輸入電壓負端

5

Trim

上下調使能腳

3

Ctrl

遙控端

6

Vo+

輸出電壓正端

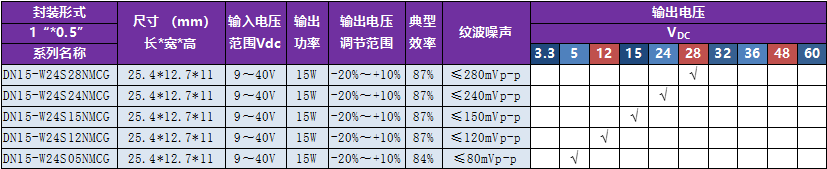

企業

簡稱

封裝

尺寸

輸出功率

－

輸入特性

額定輸入電壓

輸出

特性

輸出

電壓

控制

邏輯

溫度

等級

安裝

方式

并聯

均流

國產化

D:

達德

科技

N：1*0.5

（inch）

15：15W

省略：直流

W24:

9-40Vdc

S：

單路直流

28：28V

12：12V

05：5V

N：

負邏輯

P：

正邏輯

M：

-55～+100℃

I：

-40～+85℃

C：

全密封（無固定孔）

省略：

無均流功能

G：

國產化

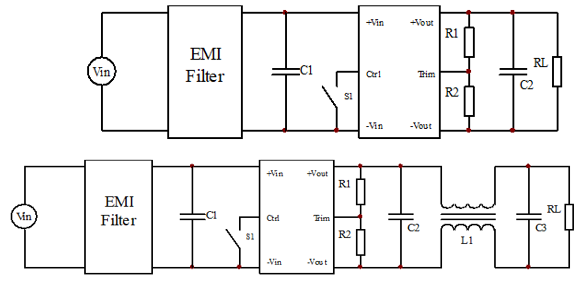

1

EMI Filter

濾波器(建議選用內部二級共模濾波電路)，額定電流根據實際使用模塊功率選擇。

2

C1

陶瓷電容，容量需不小于20uF。

3

C2、C3

陶瓷電容，容量需不小于10uF。

C2≥C3

4

L1

共模電感器，電流根據輸出電流大小進行選擇（建議選用納米晶環材質，感量大于100uH以上）。

5

R1、R2

上下調預留位，不需要調壓時不接，需調壓時參考輸出電壓調節功能。

6

S1

S1為使能控制電路，參考應用指南。
