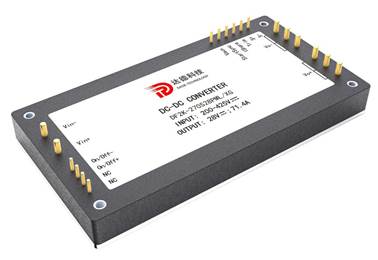

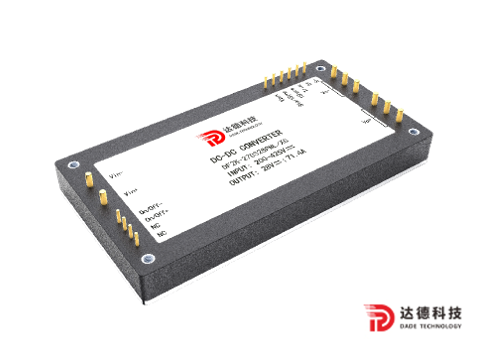

全磚高壓270輸入DC-DC系列
應用領域
機載系統、艦載系統、車載系統、通訊系統、工控系統、供電系統、軌道交通
主要特性
> 高效率
> 低紋波噪音
> 邏輯電平遙控開關機
> 輸出電壓微調
> 輸入欠壓保護
> 輸出過壓保護
> 輸出過流及短路保護
> 過溫保護
> 輸出PMBus通訊功能(可選)
> 模塊可并機均流
> 全國產化

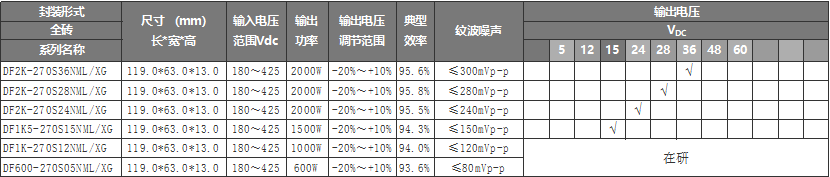

選型列表

主要參數
項目 | 最小 | 典型 | 最大 | 單位 | 描述 |
工作殼溫 | -40 | - | +85 | ℃ | I級 GJB150.3AA |
-55 | - | +100 | M級 GJB150.3AA | ||
貯存溫度 | -55 | - | +125 | ℃ | I級 |
-55 | - | +125 | ℃ | M級 GJB 360B-2009方法107溫度沖擊實驗 | |
相對濕度 | 5 | - | 95 | % | 無冷凝 |
插針焊接溫度 | - | - | 260 | ℃ | 波峰焊接, 時間小于10s |
- | - | 425 | ℃ | 烙鐵焊接, 時間小于5s | |
輸入工作電壓 | 180 | 270 | 425 | Vdc | 詳見選型列表 |
輸入浪涌電壓 | - | - | 470 | Vdc | 小于100ms |
遙控負邏輯電平 | -0.5 | - | 0.7 | Vdc | 控制方式見應用指南,及選型列表 |
遙控正邏輯電平 | 3.5 | - | 12 | Vdc | |
輸出電壓可調范圍 | -20 | - | +10 | %Vo | 詳見選型列表 |
電壓調整率 | - | - | ±1 | %Vo | 輸出滿載 |
負載調整率 | - | - | ±1 | %Vo | 額定輸入電壓 |
100%負載效率 | - | - | - | % | 詳見選型列表 |
過溫關斷 | - | 110 | - | ℃ | 殼溫,可自動恢復 |
輸出過流保護 | 110 | - | 140 | % | 先恒流,后打嗝 |
輸出過壓保護 | 115 | - | 130 | % | 打嗝保護 |
紋波噪聲 | - | - | - | mVP-P | 詳見選型列表 |
MTBF | - | 0.2 | - | 106h | 地面25℃ |
項目 | 最小 | 典型 | 最大 | 單位 | 描述 | ||
工作頻率 | - | 250 | - | KHZ | 模塊工作頻率 | ||
絕緣阻抗 | 輸入—輸出—外殼 | ≥100 | MΩ | 測試電壓:500Vdc | |||
抗電強度 | 輸入—輸出 | 2250 | Vdc | 測試條件:<5mA/min,上升速率 500Vdc/s; 無擊穿、無飛弧 | |||
輸入—外殼 | 2250 | Vdc | |||||
輸出—外殼 | 500 | Vdc | |||||
重量 | - | - | 300 | g | 單體模塊重量 | ||

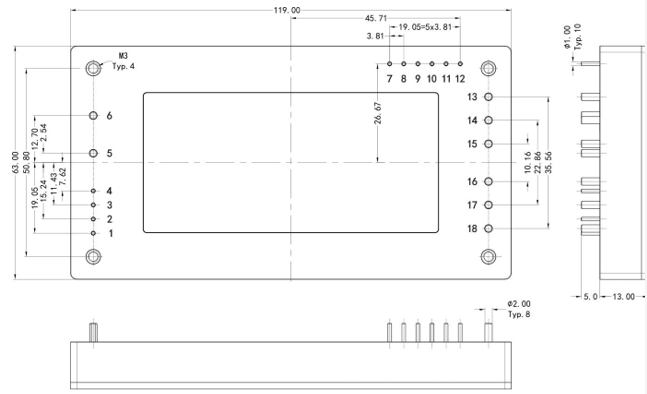

外形尺寸
注 :
1、外形尺寸應符合 GB/T 15138-94 的規定(單位 mm),圖中未注公差的尺寸,尺寸按標注為 X.X 格式時,該尺寸公差為±0.5mm;尺寸標注為 X.XX 格式時,該尺寸公差為±0.25mm。
2、外殼材質:底面金屬鋁外殼。
3、Pin5、Pin6、Pin13、Pin14、Pin15、Pin16、Pin17、Pin18為 Ф2.0 的圓柱 Pin 針,作用應力應不大于 9.8N。
4、Pin1、Pin2、Pin3、Pin4、Pin7、Pin8、Pin9、Pin10、Pin11、Pin12為 Ф1.0 的圓柱 Pin 針,作用應力應不大于 4.9N。
5、安裝方式:模塊安裝通過 M3 或者Ф3 的螺絲,每個螺絲施加的扭矩不超過 0.7Nm;模塊與散熱器之間推薦使用導熱硅脂或?qū)釅|片。
引腳定義
引出端序號 | 符號 | 功 能 | 引出端序號 | 符號 | 功 能 |
1 | NC | 懸空 | 13 | Vo- | 輸出負端 |
2 | NC | 懸空 | 14 | Vo- | 輸出負端 |
3 | On/Off + | 原邊控制端正 | 15 | Vo- | 輸出負端 |
4 | On/Off - | 原邊控制端負 | 16 | Vo+ | 輸出正端 |
5 | Vin+ | 輸入正端 | 17 | Vo+ | 輸出正端 |
6 | Vin- | 輸入負端 | 18 | Vo+ | 輸出正端 |
7 | Vaux | 輔助電源 | 19* | SGND | 通信參考地(與輸出負絕緣) |
8 | StartSync | 啟機同步 | 20* | Imonintor | 輸出電流上報 |
9 | IShare | 均流引腳 | 21* | PMBus_Addr0 | PMBUS地址設置引腳 |
10 | Trim | 輸出電壓調整 | 22* | PMBus_Clock | PMBUS時鐘 |
11 | S+ | 遠端補償正端 | 23* | PMBus_Data | PMBUS數據 |
12 | S- | 遠端補償負端 | 24* | IOG | 輸出狀態指示 |
注:帶*的PIN19-PIN24管腳定義,適用于帶通訊的版本;Pin21、22、23以Pin19為參考,不帶通訊的版本中PIN19-PIN24為NC,Vaux引出插針參考地為Vo-。
模塊電源產品命名規則
D | F | 2K | - | 270 | S | 28 | N | M | L | /x | G | |
企業 簡稱 | 封裝 尺寸 | 輸出 功率 | - | 輸入特性 | 額定輸 入電壓 | 輸出 特性 | 輸出電壓 | 控制邏輯 | 溫度 等級 | 安裝方式 | 并聯 均流 | 國產化 |
D: 達德科技 | F: 全磚 | 2K: 2000W | 省略: 直流 | 270: 180-425Vdc | S: 單路直流 | 28:28V | N: 負邏輯 | M: -55~+100℃ | L: 螺紋孔 | /X: 有均流功能 | G: 國產化 |

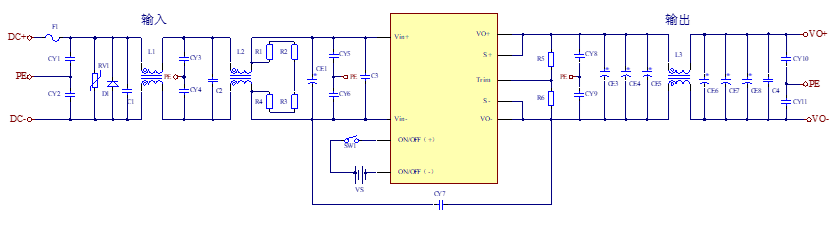

典型應用電路
為使模塊能夠正常工作,并滿足EMI要求,DC輸入時,基本的使用電路如下所示。

推薦器件選型
序號 | 符號 | 器件描述 | 備注 |
1 | F1 | 推薦使用250VAC 20A 保險絲。 | |
2 | CY1~CY6 | 推薦使用1000pF 250VAC Y2電容。 | |
3 | D1 | 推薦使用不低于600V,30A,封裝TO-220或D2PAK。 | |
4 | RV1 | 推薦使用不低于600V,¢20 壓敏電阻。 | |
5 | C1、C2、C3 | 推薦使用1KVdc 1uF 金屬氧化膜電容。 | |
6 | CE1 | 推薦使用450Vdc /470uF電解電容。 | 低ESR電解電容 |
7 | R1~R4 | 推薦使用1206封裝 330K電阻。 | |
8 | CY7 | 推薦使用1000pF 250VAC Y1電容。 | |
9 | L1、L2 | 推薦使用感量在1mH以上的共模電感,電流根據實際所需功率選取。 | 無要求EMC不加,短接 |
10 | R5~R6 | 輸出電壓微調電阻,不用時可NC,預留。 | |
11 | CY8~CY11 | 推薦使用1000pF 250VAC Y2電容。 | |
12 | CE3~CE8 | 推薦使用固態電容,耐壓根據輸出電壓選取,單個容值220uF~470uF。 | 固態電容高低溫特性好 |
13 | L3 | 推薦使用感量在20uH~100uH的共模電感,電流根據實際所需功率選取。 | 紋波要求不高可以不加 |
14 | C4 | 推薦使用1210/104瓷片電容,耐壓值根據輸出電壓選取。 | |
15 | VS/SW1 | 外部給定電壓,模塊內部集成光偶,控制邏輯。 |
